天津地埋式污水处理厂工艺设计
有别于传统的地上式污水处理厂，地埋式污水处理厂将污水处理的主要构筑物全部或多 数集中在一个构筑物箱体内，埋设在地下，占地面积大大缩小，对周边环境的影响较小，同 时因为地下的恒温使得其污水处理效果受外界环境影响较小，但是也具有建设成本高、运营 管理难度和成本高等缺点。

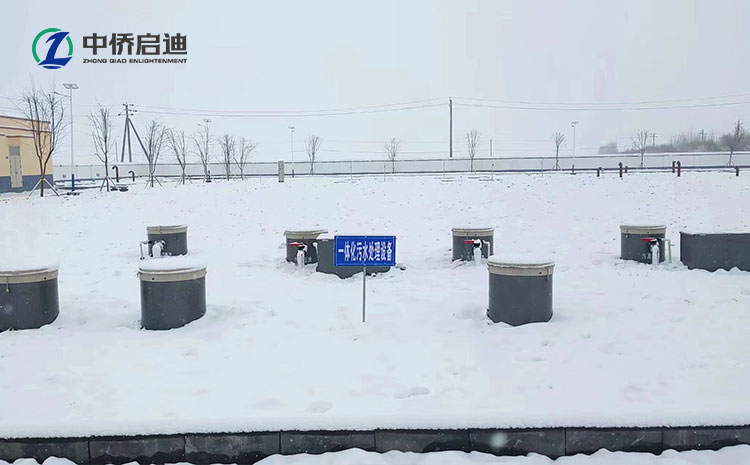

天津地埋式一体化污水处理设备
一、污水处理厂建设方案选型
污水处理厂主要目的是处理污水中的有机物和浊度，达到更好的出水水质才是根本，在 污水处理厂的选型上，需要因地制宜，结合厂址位置、地质条件、整体规划以及地形地貌和 远期规划进行考虑。
从土地资源利用方面考虑，地埋式污水处理厂在城市中心，或者土地资源紧缺的地方， 而在一些中小城市、偏远地区就没有太大的必要性。再者地埋式污水处理厂具有噪音和臭味 污染小特点，而且顶面均作景观绿化处理，可以建设成为居民休闲锻炼的场所，因此在人员 密集区附近建设的污水厂宜采用地埋式设计。此外地埋式污水处理厂埋设与地下，水处理构 筑物内温度较为恒定，污水处理的效果不容易受到环境因素的影响，在北方冬季气温较低地 区应用较好。还有地埋式污水处理厂采光通风要求较高，建设投入和运营成本都很高，运营 期间设备故障率较高，在半地埋式与全地埋式比较起来，半地埋式操作层可采取自然采光、 自然通风，对机械通风和采光需求较小，同时又具有地埋式的特点，投资和运营成本都相对 较小，更具有优势。
从地形地貌和城市规划考虑，污水处理厂的设计同时应请园林景观参与规划，结合建设 地面的现场地形地貌、将来的规划来确定是否采用地埋式，以及是采用半地埋式还是全地埋 式。
从地质条件考虑，采用地埋式污水处理厂一般都需要进行支护设计、地质条件决定了支 护设计的难度和安全风险，施工难度和风险因素也应充分考虑，如果地质条件较差，常年雨 水量较大的地区不适宜采用全地埋式污水处理厂，而应采用半地埋式设计，至于很多人考虑 的操作层厂房露出地面的部分可以通过景观的艺术处理进行亮化。
此外由于地埋式污水处理厂集中在地下，因此其后期改造升级难度就非常大，处理能力 和出水水质很难提升，因此在确定地埋式方案时，应予以考虑，必要时应预估国家标准的提 高的可能性，在设计时提前考虑，避免后期国家规范标注提高后无法达标运行。

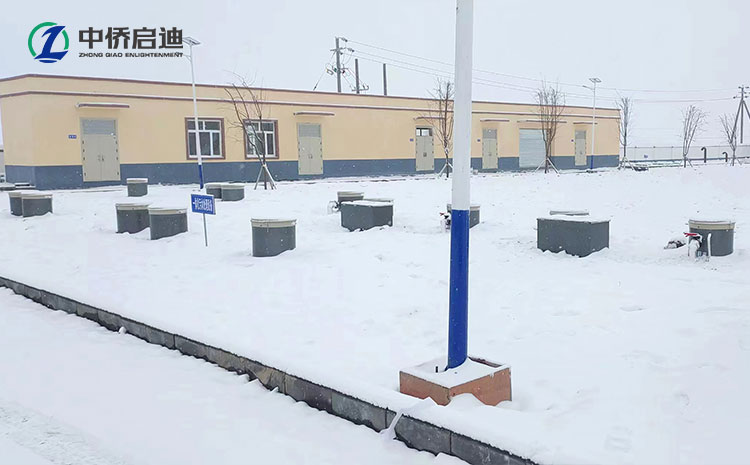

天津地埋式一体化污水处理设备
二、地埋式污水处理设备设计
地埋式污水处理设备工艺选型目前一般采用 MBR 型和传统 A2O，或者是 A2O+生物曝气 滤池，或是前两者结合。
在工艺选型方面应充分考虑进水水质和排放标准，同时结合各大污水处理厂的云因监测 数据分析，利用大数据分析，来确定工艺选型;同时还应考虑用地条件，一般地埋式污水处 理厂占地都较小，为了进一步分减少占地，缩短工艺流程尤为重要，同时便于设计布置，因 此国内大量的地埋式污水处理厂采用 MBR 工艺，具有工艺流程短，出水水质好等特点，但 同时具有建设、运营成本高的特点，因此也有很多大型地埋式污水处理厂还是选用 A2O 工 艺;这需要综合比拟，同时还应结合业主的管理水平并参考业主方的意见进行确定。
地埋式污水处理厂设计中目前存在两大问题，一是缺少地埋式污水处理厂的通风规范标 准。由于地埋式污水处理厂构筑物全部或大多数集中在地下封闭空间，需要充分考虑人工照 明和机械通风，但目前通风无地埋式污水处理厂国家标准，设计上一般参考民用建筑标准， 通过已建成污水处理厂来看，很多厂通风效果还是略差，易出现安全事故;二是消防设计缺 少地埋式污水处理厂标准，按照民用地下建筑规范一般消防分区不大于 1000 ㎡，依据地下车库标准一般不大于 4000 ㎡，但需要设计喷淋设施，目前有些地区消防管控严格地按前者 设计，有些地区采用 2000 ㎡左右的方案，但即使是这样，依然会导致操作层被分割的非常 密集，运营管理难度大。在设计中应做好地方政府、消防部门的协调个工作，最好是能根据 工艺单体进行划分。

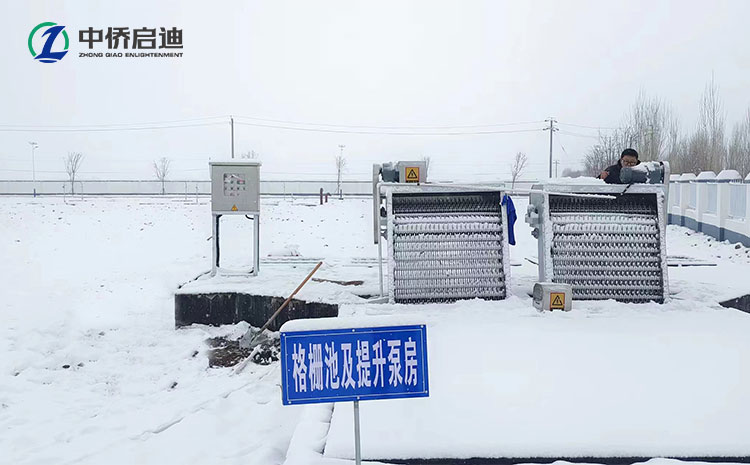

天津地埋式一体化污水处理设备
三、地埋式污水处理设备施工
地埋式污水处理厂施工有别于传统的地上式污水处理厂，在施工方面具有以下特点：
(1)地埋式污水处理厂占地面积小，一般只有传统污水处理厂的 1/3，然而这也给施工带 来了很大的难度，除去深基坑，地上可以利用的空间十分有限，材料的储备、加工、厂内运 输难度都非常大。
(2)由于工程采用全地埋式设计，工程设计较为集约化，水处理构筑物、操作空间、地 下交通、综合管线均集中在一个地下箱体内部，埋设于地下，因此需要进行基坑支护，而且 一般地埋式污水处理厂的基坑都具有面积大、深度深的特点，设计难度和施工难度都比较大。 此外因污水处理构筑物隔墙多、渠道多、如果基坑采用内支撑设计，施工难度更大，格构柱、 支撑梁与结构冲突很难避免。
(3)土方工程量大，昆山半地埋式污水处理厂土方总量约 20 万 m3，合肥清溪净水厂土 方外运量高达 70 万 m3，尤其是国家环保督查越来越严格，土方外运将受到极大地限制，土 方工程成为影响工期的较大因素。
(4)因为集约化的设计，各水处理构筑物集中在一个箱体内部，需要分区施工，而各单 体、各分区之间没有过度空间，施工集中在一块，施工相互干扰，且一般工期都较紧，材料 运输冲突，严重制约工程进度。
(5)地埋式污水处理厂综合管线包含工艺管道、通风、除臭、消防、给水、电缆桥架、 加药、照明等，同时很多地方需要设置起重设备，从设计角度的碰撞规避、施工工序的合理 组织、各专业交叉施工要求很高。有些设备管道需要在土建施工过程中就提前就位或先放入 单体。
(6)由于箱体全部设置在地下，箱体又是超长混凝土结构，易产生变形和收缩裂缝，混 凝土抗渗控制难度高，地下箱体的防水、防漏控制要求很高。
(7)由于地埋式臭气需要收集处理，水处理构筑物基本上需要做封闭处理，有别于一般 的敞口式污水厂，只是在一些必要的地方预留了一些检修、吊装孔，而二层的水处理构筑物 高度高，周转材料的消耗量非常大，混凝土完成后，周转材料的拆除、转运难度非常大，耗 时费力。
通常在工期不够用的情况下，箱体的模板和脚手架、方木等材料，难易实现大量周转使 用。待箱体主体完工时，一次性投入的大量材料拆除外运，将成为一大难题。主体施工期间 应考虑拆除外运通道走向，应及时与设计沟通增加永久或临时预留洞口设计，洞口预留位置考虑上下统一，避开隔墙，便于封堵且不影响主体结构质量和安全的原则，此种办法能大大 提高工作效率。
